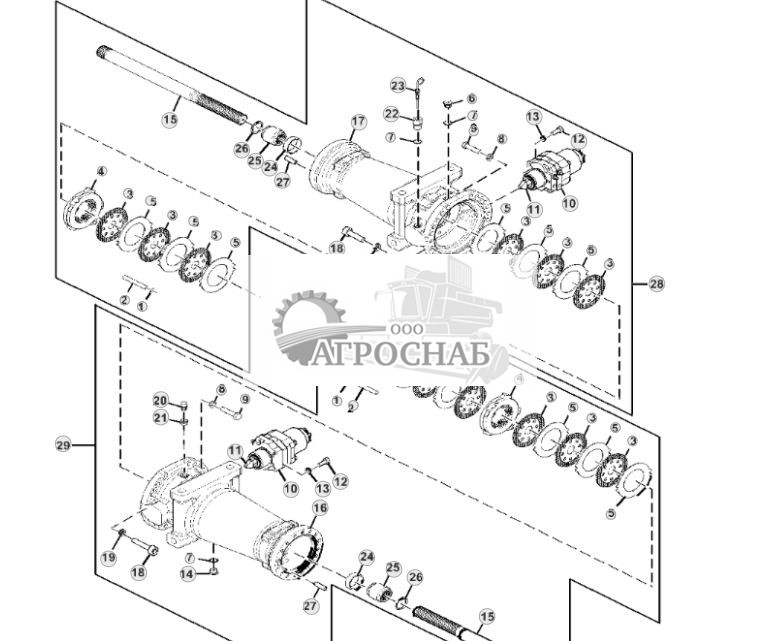

Axle Beam, Front Axle, LOK 160 - ST255710( Балка моста, задний мост, Лок 160 - ST255710 )
1 - Стопорная шайба F047350 Количество:4
2 - Штифт F047351 Количество:8
3 - Тормозной диск F062284 Количество:12 ЗамечанияTK = 222.25 mm
4 - Уз. супп. диск. тормоза F047356 Количество:2 ЗамечанияTK = 222.25 mm
5 - Пластина F047367 Количество:12 ЗамечанияTK = 222.25 mm
6 - Заглушка F025332 Количество:1
7 - Шайба F018108 Количество:2 ЗамечанияКольцевой уплотнитель
8 - Шайба F047349 Количество:32
9 - Винт F047339 Количество:32
10 - Цилиндр F675048 Количество:2 ЗамечанияNLA; ORDER F701157; Spring Brake Cylinder, COMPONENTS ON SEPARATE PAGE
10 - Тормоз F701157 Количество:2 ЗамечанияКомпоненты на отдельной стр.
11 - Инструмент F045021 Количество:2
12 - Самофиксирующийся винт F047342 Количество:6
13 - Стопорная шайба F053018 Количество:6
14 - Заглушка F025228 Количество:2
15 - Ось F054183 Количество:2
16 - Корпус F072716 Количество:1
17 - Корпус F072717 Количество:1
18 - Винт F064589 Количество:8
19 - Шайба F047349 Количество:8
20 - Сапун F025304 Количество:1
21 - Фитинг F040529 Количество:1
22 - Фитинг F069934 Количество:1
23 - Щуп F047366 Количество:1
24 - Втулка F047388 Количество:2
25 - Втулка F047382 Количество:2 ЗамечанияCoupling Sleeve
26 - Пружинное кольцо F008452 Количество:2
27 - Шплинт F009473 Количество:4
28 - Корпус F073043 Количество:1
29 - Корпус F073044 Количество:1

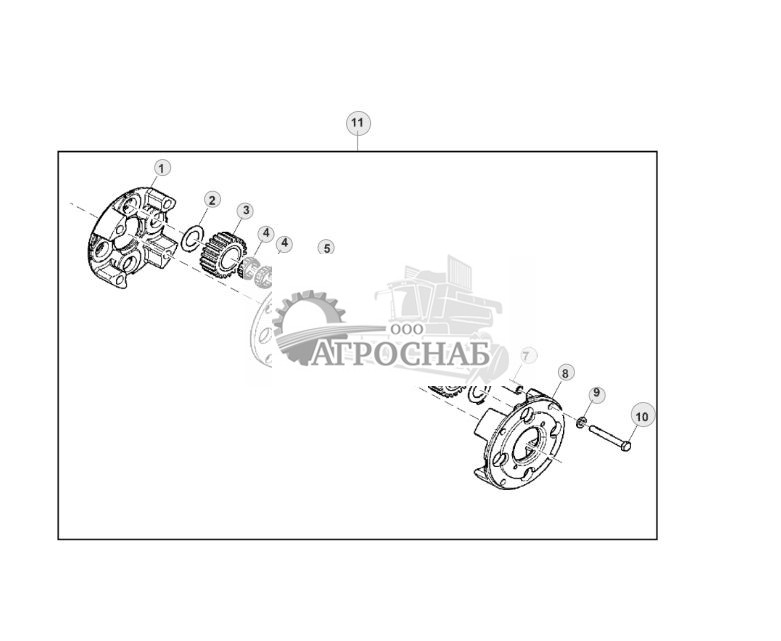

Planetary Gear Drive, Front Axle, LOK 175 ( - XXXXXX) - ST255713( Планетарный редуктор привода, передний мост, Лок 175 ( - ХХХХХХ) - ST255713 )
1 - Водило сателлитов F064237 Количество:1
2 - Стопорная шайба F035806 Количество:8
3 - Передача F064239 Количество:8 ЗамечанияZ = 23
4 - Подшипник F075402 Количество:8 ЗамечанияSUB FOR F054702
5 - Упорная шайба F064240 Количество:1
6 - Штифт F064241 Количество:4
7 - Срезной штифт F054491 Количество:4
8 - Водило сателлитов F064238 Количество:1
9 - Шайба F009375 Количество:4
10 - Болт F054486 Количество:4
11 - Планетарн. мех. в сборе F075461 Количество:1

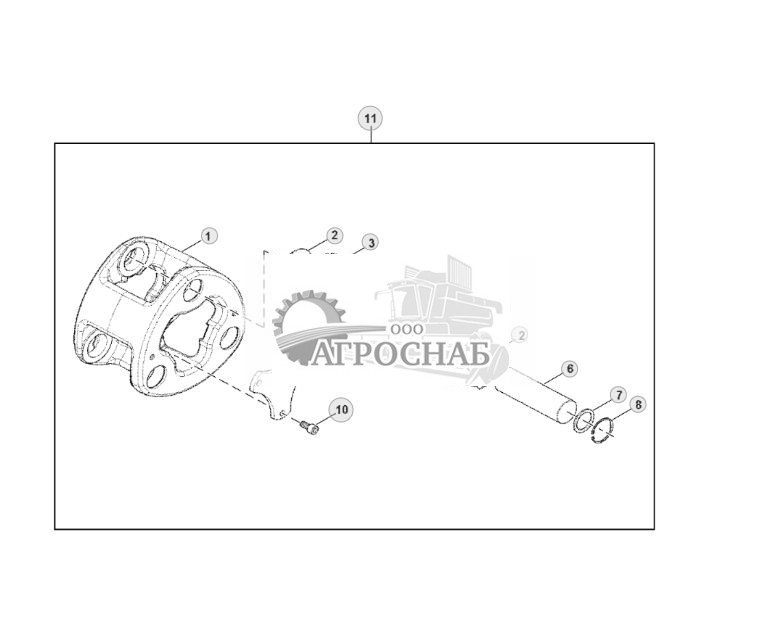

Planetary Gear Drive, LOK 175 (XXXXXX - ) - ST927179( Планетарная зубчатая передача, Лок 175 (ХХХХХХ - ) - ST927179 )
1 - Корпус F690503 Количество:1
2 - Стопорная шайба F035806 Количество:6
3 - Передача F064239 Количество:6 ЗамечанияZ = 23
4 - Подшипник F075402 Количество:6
5 - Пластина F690506 Количество:3
6 - Ось F064241 Количество:3
7 - Шайба 24M6560 Количество:3 Замечания35 X 45 X 2.500 mm
8 - Пружинное кольцо F015241 Количество:3
9 - Пластина F690507 Количество:1
10 - Винт F045426 Количество:3
11 - Планетарн. мех. в сборе F690500 Количество:1
Axle Beam, Front Axle, LOK 175 - ST768476( Балка моста, задний мост, Лок 175 - ST768476 )
1 - Болт F025324 Количество:2
2 - Ось F067146 Количество:2 ЗамечанияZ = 18, Sun Gear Shaft
3 - Пружинный шплинт 34M7070 Количество:1 Замечания10 X 45 mm
4 - Комплект шпильки F075462 Количество:1
5 - Планетарн. мех. в сборе F690500 Количество:2 Serial No.XXXXXX-______ ЗамечанияКомпоненты на отдельной стр.
6 - Самофиксирующийся винт F065071 Количество:48
7 - Подшипник F065070 Количество:2
8 - Самофиксирующийся винт F054485 Количество:32
9 - Сальник F698808 Количество:2 ЗамечанияSUB FOR F060868
10 - Уплотнительное кольцо F035856 Количество:2
11 - Заглушка F025332 Количество:2
12 - Шайба F018108 Количество:4
13 - Фитинг F064243 Количество:2
14 - Корпус F072072 Количество:1
15 - Корпус F072073 Количество:1
16 - Фитинг F040529 Количество:1
17 - Сапун F025304 Количество:1
18 - Фитинг F045036 Количество:1
19 - Щуп F045037 Количество:1
20 - Инструмент F045021 Количество:2
21 - Цилиндр F675047 Количество:2 ЗамечанияCOMPONENTS ON SEPARATE PAGE, NLA; ORDER F701158
21 - Тормоз F701158 Количество:2 ЗамечанияКомпоненты на отдельной стр.
22 - Самофиксирующийся винт F038340 Количество:6
23 - Шайба F025333 Количество:32
24 - Винт F434620 Количество:2
25 - Винт F064485 Количество:30
26 - Сальник F035853 Количество:2
27 - Шайба F059545 Количество:2
28 - Сальник F059546 Количество:2
29 - Сапун F009489 Количество:2
30 - Диск включения тормоза F072092 Количество:12
31 - Тормозной диск F056912 Количество:12
32 - Уз. супп. диск. тормоза F060152 Количество:2
33 - Штифт F025329 Количество:8
34 - Стопорная шайба F025330 Количество:4
35 - Планетарн. мех. в сборе F064236 Количество:1 ЗамечанияNLA; ORDER F075461
35 - Планетарн. мех. в сборе F075461 Количество:1 Serial No.______-XXXXXX ЗамечанияКомпоненты на отдельной стр.
36 - Заглушка F047352 Количество:8
37 - Смазочная арматура F003728 Количество:8 ЗамечанияNLA; ORDER 58M5574
37 - Смазочная арматура 58M5574 Количество:8

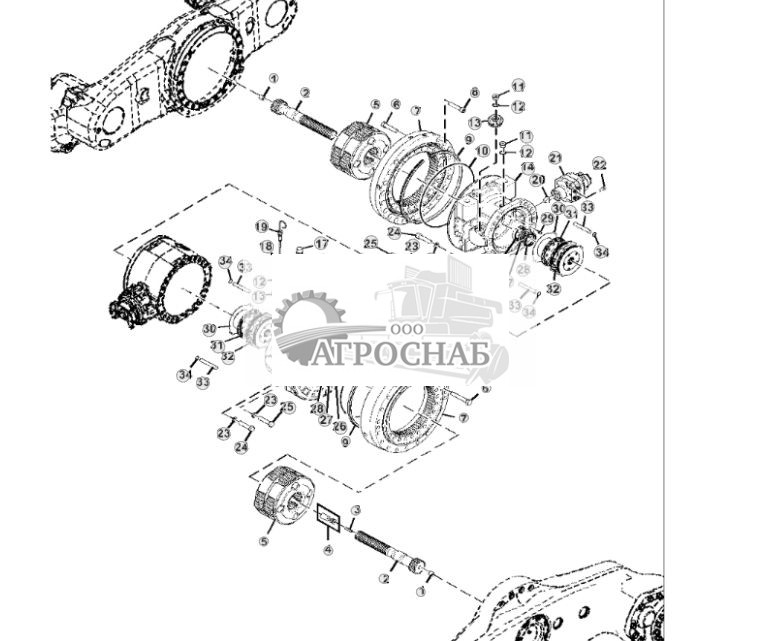

Axle Beam, Rear Axle, LOK 176 - ST837100( Балка моста, задний мост, Лок 176 - ST837100 )
1 - Болт F025324 Количество:2
2 - Ось F067146 Количество:2 ЗамечанияZ = 18, Sun Gear
3 - Пружинный шплинт 34M7070 Количество:1 Замечания10 X 45 mm
4 - Комплект шпильки F075462 Количество:1
5 - Планетарн. мех. в сборе F064236 Количество:2 ЗамечанияNLA; ORDER F075461
5 - Планетарн. мех. в сборе F075461 Количество:2 ЗамечанияКомпоненты на отдельной стр.
6 - Самофиксирующийся винт F065071 Количество:48
7 - Подшипник F065070 Количество:2
8 - Самофиксирующийся винт F054485 Количество:32
9 - Сальник F698808 Количество:2 ЗамечанияSUB FOR F060868
10 - Уплотнительное кольцо F035856 Количество:2
11 - Заглушка F025332 Количество:2
12 - Шайба F018108 Количество:4
13 - Фитинг F064243 Количество:2
14 - Корпус F072072 Количество:1
15 - Корпус F072073 Количество:1
16 - Фитинг F040529 Количество:1
17 - Сапун F025304 Количество:1
18 - Фитинг F045036 Количество:1
19 - Щуп F064492 Количество:1
20 - Инструмент F045021 Количество:2 ЗамечанияКлин
21 - Цилиндр F675047 Количество:2 ЗамечанияCOMPONENTS ON SEPARATE PAGE, NLA; ORDER F701158; SUB FOR F072402
21 - Тормоз F701158 Количество:2 ЗамечанияКомпоненты на отдельной стр.
22 - Самофиксирующийся винт F038340 Количество:6
23 - Шайба F025333 Количество:32
24 - Винт F434620 Количество:2
25 - Винт F064485 Количество:30
26 - Сальник F035853 Количество:2
27 - Шайба F059545 Количество:2
28 - Сальник F059546 Количество:2
29 - Сапун F009489 Количество:2
30 - Диск включения тормоза F072092 Количество:12 ЗамечанияTK = 165.01 mm
31 - Тормозной диск F056912 Количество:12 ЗамечанияTK = 121.92 mm
32 - Уз. супп. диск. тормоза F060152 Количество:2 ЗамечанияTK = 165.01 mm
33 - Штифт F025329 Количество:8
34 - Стопорная шайба F025330 Количество:4
Axle Housing, LOK 212 - ST871662( Снабжение жилищем цапфы, Лок 212 - ST871662 )
1 - Ось F691127 Количество:2 ЗамечанияZ = 17, Sun Gear
2 - Установочный штифт F035794 Количество:2
3 - Комплект шпильки F075462 Количество:1
4 - Пружинный шплинт 34M7070 Количество:1 Замечания10 X 45 mm
5 - Винт F047340 Количество:48
6 - Подшипник повор. механ. F691128 Количество:2
7 - Винт F434622 Количество:40
8 - Винт F064589 Количество:48
9 - Распорная втулка F053023 Количество:2
10 - Уплотнительное кольцо F047346 Количество:2
11 - Фланец F691130 Количество:2
12 - Заглушка F025332 Количество:2
13 - Шайба F018108 Количество:3
14 - Фитинг F064243 Количество:2
15 - Уплотнительное кольцо F035856 Количество:2
16 - Корпус F075145 Количество:1
17 - Корпус F075146 Количество:1
18 - Фитинг F040529 Количество:1
19 - Сапун F025304 Количество:1
20 - Фитинг F045036 Количество:1
21 - Щуп F064492 Количество:1 ЗамечанияLGTH = 112 mm
22 - Инструмент F045021 Количество:2
23 - Цилиндр F675047 Количество:2 ЗамечанияCOMPONENTS ON SEPARATE PAGE, NLA; ORDER F701158
23 - Тормоз F701158 Количество:2 ЗамечанияКомпоненты на отдельной стр.
24 - Самофиксирующийся винт F038340 Количество:5
25 - Шайба F025333 Количество:32
26 - Винт F064485 Количество:30
27 - Винт F434620 Количество:2
28 - Сальник F059546 Количество:2
29 - Шайба F059545 Количество:2
30 - Сальник F035853 Количество:2
31 - Сапун F009489 Количество:1
32 - Диск включения тормоза F072092 Количество:12
33 - Тормозной диск F056912 Количество:12
34 - Уз. супп. диск. тормоза F060152 Количество:2
35 - Штифт F025329 Количество:8
36 - Стопорная шайба F025330 Количество:4
Axle Housing, LOK 212 - ST871662( Снабжение жилищем цапфы, Лок 212 - ST871662 )
1 - Ось F691127 Количество:2 ЗамечанияZ = 17, Sun Gear
2 - Установочный штифт F035794 Количество:2
3 - Комплект шпильки F075462 Количество:1
4 - Пружинный шплинт 34M7070 Количество:1 Замечания10 X 45 mm
5 - Винт F047340 Количество:48
6 - Подшипник повор. механ. F691128 Количество:2
7 - Винт F434622 Количество:40
8 - Винт F064589 Количество:48
9 - Распорная втулка F053023 Количество:2
10 - Уплотнительное кольцо F047346 Количество:2
11 - Фланец F691130 Количество:2
12 - Заглушка F025332 Количество:2
13 - Шайба F018108 Количество:3
14 - Фитинг F064243 Количество:2
15 - Уплотнительное кольцо F035856 Количество:2
16 - Корпус F075145 Количество:1
17 - Корпус F075146 Количество:1
18 - Фитинг F040529 Количество:1
19 - Сапун F025304 Количество:1
20 - Фитинг F045036 Количество:1
21 - Щуп F064492 Количество:1 ЗамечанияLGTH = 112 mm
22 - Инструмент F045021 Количество:2
23 - Цилиндр F675047 Количество:2 ЗамечанияCOMPONENTS ON SEPARATE PAGE, NLA; ORDER F701158
23 - Тормоз F701158 Количество:2 ЗамечанияКомпоненты на отдельной стр.
24 - Самофиксирующийся винт F038340 Количество:5
25 - Шайба F025333 Количество:32
26 - Винт F064485 Количество:30
27 - Винт F434620 Количество:2
28 - Сальник F059546 Количество:2
29 - Шайба F059545 Количество:2
30 - Сальник F035853 Количество:2
31 - Сапун F009489 Количество:1
32 - Диск включения тормоза F072092 Количество:12
33 - Тормозной диск F056912 Количество:12
34 - Уз. супп. диск. тормоза F060152 Количество:2
35 - Штифт F025329 Количество:8
36 - Стопорная шайба F025330 Количество:4

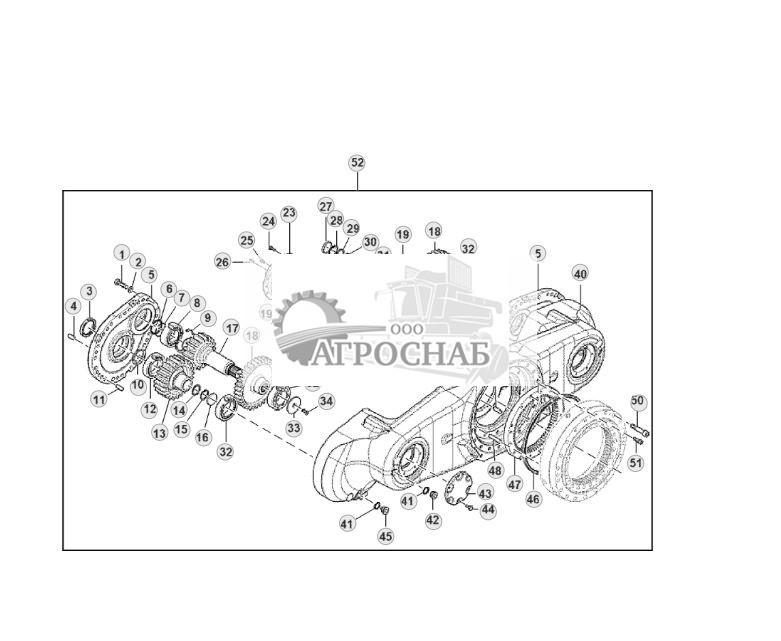

Bogie Assembly, LOK 175 - ST850079( Тележки Ассамблеи Лок 175 - ST850079 )
1 - Винт с головкой 19M7174 Количество:38 ЗамечанияM16 X 50
2 - Шайба F009375 Количество:38
3 - Сальник F010199 Количество:2
4 - Шплинт F009473 Количество:2
5 - Фланец F689835 Количество:2
6 - Кольцо F073588 Количество:2
7 - Кольцо F073565 Количество:2
8 - Подшипник F072077 Количество:2
9 - Пружинное кольцо 40M5463 Количество:2
10 - Втулка F070791 Количество:2
11 - Штифт F025340 Количество:20
12 - Цилиндр. ролик. подшипник F670978 Количество:4
13 - Прямозубая шестерня F072721 Количество:2 ЗамечанияZ = 25
14 - Кольцо F070837 Количество:2
15 - Пружинное кольцо F003373 Количество:2
16 - Крышка F073567 Количество:2
17 - Ось F072078 Количество:2 ЗамечанияZ = 18
18 - Прямозубая шестерня F072720 Количество:2 ЗамечанияZ = 32
19 - Передача F072083 Количество:2 ЗамечанияZ = 24
20 - Передача F072082 Количество:2 ЗамечанияZ = 22
21 - Подшипник F048282 Количество:1
22 - Сальник F054718 Количество:1
23 - Крышка F072080 Количество:1
24 - Самофиксирующийся винт F025159 Количество:8
25 - Самофиксирующийся винт F025191 Количество:2
26 - Установочный штифт F075144 Количество:1
27 - Крышка F073179 Количество:4
28 - Кольцо F677835 Количество:4 ЗамечанияNLA; ORDER F015955
28 - Пружинное кольцо F015955 Количество:4
29 - Шайба F070838 Количество:4
30 - Уплотнительное кольцо F009460 Количество:4
31 - Ось F072079 Количество:4
32 - Подшипник F070835 Количество:2
33 - Шайба F070801 Количество:2
34 - Болт F073543 Количество:2
35 - Подшипник F072664 Количество:4
36 - Передача F072081 Количество:1 ЗамечанияZ = 22 / 18
37 - Болт F025324 Количество:1
38 - Винт F064589 Количество:4
39 - Шайба F025168 Количество:4
40 - Корпус F689857 Количество:1
41 - Кольцевой уплотнитель 51M4247 Количество:4
42 - Заглушка F009438 Количество:2
43 - Крышка F070796 Количество:2
44 - Самофиксирующийся винт F025159 Количество:12
45 - Заглушка F010163 Количество:2
46 - Сальник F035857 Количество:1
47 - Зубчатый венец F054494 Количество:1 ЗамечанияZ = 66
48 - Установочный штифт F035794 Количество:2
49 - Штифт F004742 Количество:6
50 - Самофиксирующийся винт F054485 Количество:16
51 - Самофиксирующийся винт F023085 Количество:6
52 - Корпус F689813 Количество:2 ЗамечанияLOK 175/3
Bogie Assembly, LOK 176 - ST404455( Тележки Ассамблеи Лок 176 - ST404455 )
1 - Винт с головкой 19M7174 Количество:38 ЗамечанияM16 X 50, SUB FOR F004648
2 - Шайба F009375 Количество:38
3 - Сальник F010199 Количество:2
4 - Шплинт F009473 Количество:2
5 - Фланец F689835 Количество:2 ЗамечанияSUB FOR F072074
6 - Кольцо F073588 Количество:2
7 - Кольцо F073565 Количество:2
8 - Подшипник F072077 Количество:2
9 - Пружинное кольцо 40M5463 Количество:2 ЗамечанияSUB FOR F011152
10 - Втулка F070791 Количество:2
11 - Штифт F025340 Количество:20
12 - Цилиндр. ролик. подшипник F670978 Количество:4
13 - Прямозубая шестерня F072721 Количество:2 ЗамечанияZ = 25
14 - Кольцо F070837 Количество:2
15 - Пружинное кольцо F003373 Количество:2
16 - Крышка F073567 Количество:2
17 - Ось F072078 Количество:2 ЗамечанияZ = 18
18 - Прямозубая шестерня F072720 Количество:2 ЗамечанияZ = 32
19 - Передача F072083 Количество:2 ЗамечанияZ = 24
20 - Передача F072082 Количество:2 ЗамечанияZ = 22
21 - Подшипник F048282 Количество:1
22 - Сальник F054718 Количество:1
23 - Крышка F072080 Количество:1
24 - Самофиксирующийся винт F025159 Количество:8
25 - Самофиксирующийся винт F025191 Количество:2
26 - Установочный штифт F075144 Количество:1
27 - Крышка F073179 Количество:4
28 - Кольцо F677835 Количество:4 ЗамечанияNLA; ORDER F015955
28 - Пружинное кольцо F015955 Количество:4
29 - Шайба F070838 Количество:4
30 - Уплотнительное кольцо F009460 Количество:4
31 - Ось F072079 Количество:4
32 - Подшипник F070835 Количество:2
33 - Шайба F070801 Количество:2
34 - Болт F073543 Количество:2
35 - Подшипник F072664 Количество:4
36 - Передача F072081 Количество:1 ЗамечанияZ = 22 / 18
37 - Болт F025324 Количество:1
38 - Винт F064589 Количество:4
39 - Шайба F025168 Количество:4
40 - Корпус F689857 Количество:1 ЗамечанияINCLUDES 19M7174 AND F689835; SUB FOR F072085
41 - Кольцевой уплотнитель 51M4247 Количество:4 ЗамечанияSUB FOR F009465
42 - Заглушка F009438 Количество:2
43 - Крышка F070796 Количество:2
44 - Самофиксирующийся винт F025159 Количество:12
45 - Заглушка F010163 Количество:2
46 - Сальник F035857 Количество:1
47 - Зубчатый венец F054494 Количество:1 ЗамечанияZ = 66
48 - Установочный штифт F035794 Количество:2
49 - Штифт F004742 Количество:6
50 - Самофиксирующийся винт F054485 Количество:16
51 - Самофиксирующийся винт F023085 Количество:6
52 - Корпус F689813 Количество:2 ЗамечанияSUB FOR F073040; LOK 176/2
52 - Корпус F073040 Количество:1 ЗамечанияNLA; ORDER F689813; LOK 176/1

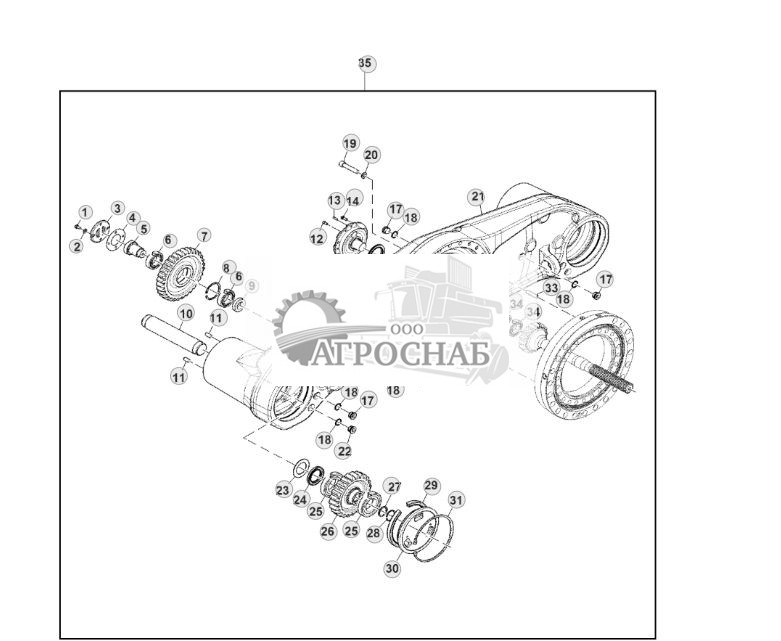

Bogie Housing, LOK 212, LOK 236 - ST871558( Тележки жилья, 212 Лок, Лок 236 - ST871558 )
1 - Винт с головкой 19M8607 Количество:24 ЗамечанияM10 X 20
2 - Шайба F025363 Количество:66
3 - Колпачок F025364 Количество:6
4 - Прокладка F070979 Количество:6 ЗамечанияTK = 0.8 mm
5 - Ось F066626 Количество:6
6 - Цилиндр. ролик. подшипник F047287 Количество:12
7 - Передача F691132 Количество:6 ЗамечанияZ = 32
8 - Пружинное кольцо F003377 Количество:6
9 - Распорная втулка F047302 Количество:6
10 - Труба F691135 Количество:2
11 - Шплинт F009473 Количество:4
12 - Самофиксирующийся винт F025191 Количество:2
13 - Установочный штифт F075144 Количество:1
14 - Самофиксирующийся винт F025159 Количество:8
15 - Фланец F691138 Количество:1
16 - Сальник F054718 Количество:1
17 - Заглушка F009438 Количество:5
18 - Кольцевой уплотнитель 51M4247 Количество:7
19 - Винт F434622 Количество:4
20 - Шайба F025168 Количество:4
21 - Корпус F691139 Количество:1
22 - Заглушка F010163 Количество:2
23 - Шайба F691141 Количество:2
24 - Кольцевой уплотнитель F691142 Количество:2
25 - Шариковый подшипник F691146 Количество:4
26 - Передача F691147 Количество:2 ЗамечанияZ = 28
27 - Кольцо F070837 Количество:2
28 - Пружинное кольцо F003373 Количество:2
29 - Кольцевой уплотнитель F691151 Количество:2
30 - Крышка F691152 Количество:2
31 - Пружинное кольцо F691170 Количество:2
32 - Сальник F047301 Количество:1
33 - Установочный штифт F035794 Количество:2
34 - Подшипник F054720 Количество:2
35 - Корпус F691131 Количество:2 ЗамечанияLFLF

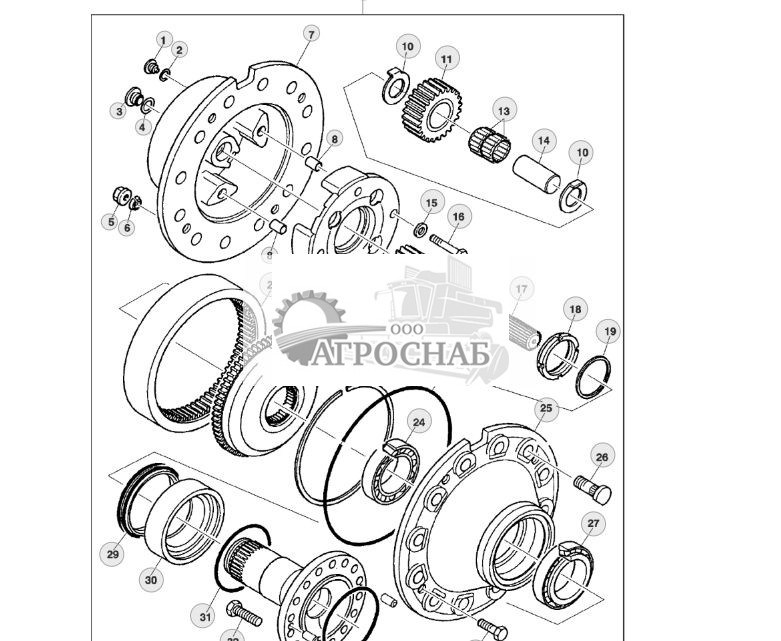

Wheel End, LOK 160 - ST255712( Колеса концу, Лок 160 - ST255712 )
1 - Заглушка F009498 Количество:2
2 - Сальник F009463 Количество:2
3 - Заглушка F009387 Количество:1
4 - Комплект прокладок F045263 Количество:1 ЗамечанияS = 2.5 / 1.0 / 0.5 mm
5 - Фланцевая гайка 14M7490 Количество:12 ЗамечанияM22
6 - Пружинная шайба AT260850 Количество:12
7 - Корпус F069231 Количество:1
8 - Гильза F051524 Количество:4
9 - Корпус F051523 Количество:1
10 - Стопорная шайба F035806 Количество:8
11 - Передача F035807 Количество:4 ЗамечанияZ = 25
13 - Игольчатый подшипник F075402 Количество:4
14 - Ось F035809 Количество:4
15 - Шайба F009375 Количество:4
16 - Самофиксирующийся винт F052965 Количество:4
17 - Ось F047379 Количество:1
18 - Гайка F047376 Количество:1
19 - Комплект прокладок F056212 Количество:1 ЗамечанияS = 1.375 – 2.5 mm
20 - Передача F011087 Количество:1 ЗамечанияZ = 66
21 - Передача F047377 Количество:1 ЗамечанияZ = 66
22 - Пружинное кольцо F011086 Количество:1
23 - Уплотнительное кольцо F011082 Количество:1
24 - Конич. роликов. подшипник F055306 Количество:1
25 - Корпус F047381 Количество:1
26 - Колесный болт F009360 Количество:12
27 - Конич. роликов. подшипник F007920 Количество:1
28 - Винт с головкой 19M9648 Количество:4 ЗамечанияM12 X 30
29 - Сальник F047290 Количество:1
30 - Кольцо F047374 Количество:1
31 - Уплотнительное кольцо F047372 Количество:1
32 - Самофиксирующийся винт F049368 Количество:16
33 - Ступица F047378 Количество:1
34 - Уплотнительное кольцо F004716 Количество:1
35 - Комплект ступицы F073047 Количество:2

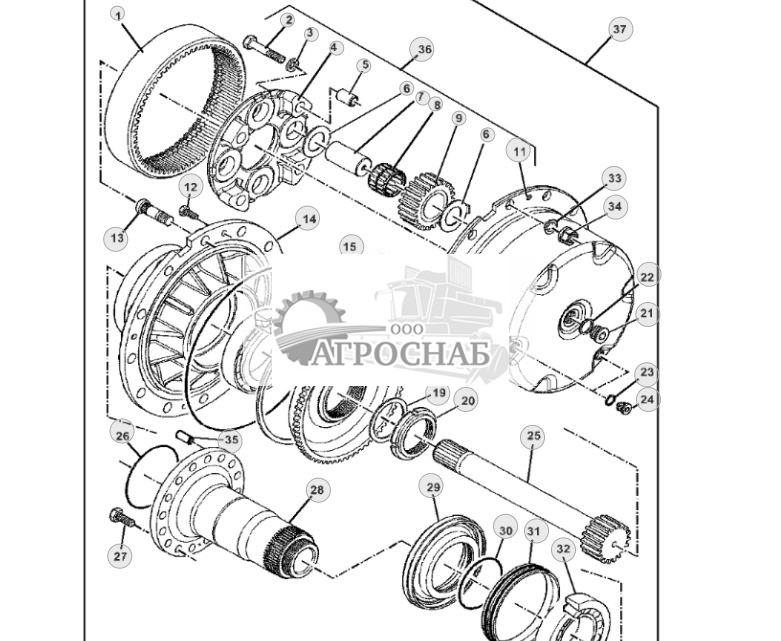

Wheel End, LOK 175 - ST389135( Колеса концу, Лок 175 - ST389135 )
1 - Передача F011087 Количество:1 ЗамечанияZ= 66
2 - Самофиксирующийся винт F052965 Количество:4
ЗамечанияM16 X 90 mm - 10.9 VP
3 - Шайба F009375 Количество:4
4 - Водило сателлитов F070797 Количество:1
5 - Гильза F051524 Количество:4
6 - Шайба F073593 Количество:8
7 - Ось F035809 Количество:4
8 - Подшипник F075402 Количество:4
9 - Передача F064239 Количество:4 ЗамечанияZ= 23
11 - Корпус F072087 Количество:1
12 - Винт с головкой 19M9648 Количество:4 ЗамечанияM12 X 30
13 - Колесный болт F009360 Количество:12
14 - Корпус F011079 Количество:1
15 - Уплотнительное кольцо F011082 Количество:1
16 - Подшипник F011083 Количество:1
17 - Пружинное кольцо F011086 Количество:1
18 - Передача F011084 Количество:1 ЗамечанияZ= 66
19 - Комплект прокладок F045264 Количество:1
ЗамечанияS= 1,375 - 2,5 mm, Gap 0,125 mm
20 - Гайка F072089 Количество:1
21 - Заглушка F009387 Количество:1
22 - Комплект прокладок F045263 Количество:1 ЗамечанияS= 0,5 / 1,0 / 2,5 mm
23 - Сальник F009463 Количество:2
24 - Заглушка F009498 Количество:2
25 - Ось F072090 Количество:1 ЗамечанияZ= 18
26 - Уплотнительное кольцо F004716 Количество:1
27 - Самофиксирующийся винт F049368 Количество:15
28 - Ступица F076991 Количество:1
29 - Кольцо F035817 Количество:1
30 - Уплотнительное кольцо F004716 Количество:1
31 - Сальник F004721 Количество:1
32 - Конич. роликов. подшипник F003811 Количество:1
33 - Пружинная шайба AT260850 Количество:12
34 - Фланцевая гайка 14M7490 Количество:12 ЗамечанияM22
35 - Шплинт F009473 Количество:2
36 - Планетарн. мех. в сборе F073178 Количество:1 ЗамечанияINCLUDES F070797, F072087, (4) F052965, (4) F009375, (4) F051524, (4) F035809, (4) F075402, (4) F064239 AND (8) F073593
37 - Комплект ступицы F073048 Количество:4

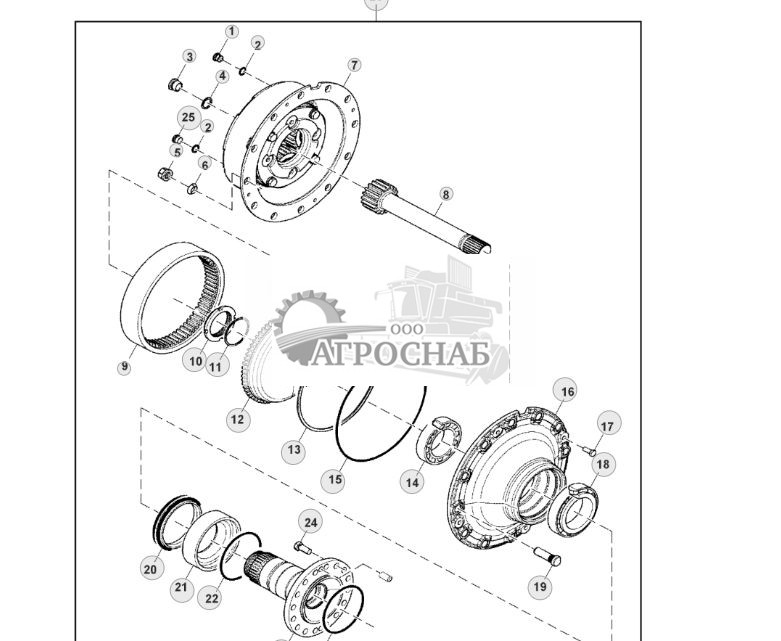

Wheel End, LOK 176 - ST404458( Колеса концу, Лок 176 - ST404458 )
1 - Заглушка F009498 Количество:1
2 - Сальник F009463 Количество:2
3 - Заглушка F009387 Количество:1
4 - Комплект прокладок F045263 Количество:1
4 - Прокладка F009474 ЗамечанияTK = 2.5 mm
4 - Прокладка F009480 ЗамечанияTK = 1.0 mm
4 - Прокладка F056927 ЗамечанияTK = 0.5 mm
5 - Гайка F004678 Количество:12
6 - Стопорная шайба F004736 Количество:12
7 - Планетарн. мех. в сборе F073178 Количество:1 ЗамечанияКомпоненты на отдельной стр.
8 - Ось F072090 Количество:1 ЗамечанияSun Gear; Z = 18
9 - Передача F011087 Количество:1 ЗамечанияZ = 66
10 - Гайка F072089 Количество:1
11 - Комплект прокладок F045264 Количество:1
11 - Прокладка F031545 ЗамечанияTK = 2.5 mm
11 - Прокладка F031546 ЗамечанияTK = 2.375 mm
11 - Прокладка F031547 ЗамечанияTK = 2.250 mm
11 - Прокладка F031548 ЗамечанияTK = 2.125 mm
11 - Прокладка F031549 ЗамечанияTK = 2.0 mm
11 - Прокладка F035811 ЗамечанияTK = 1.875 mm
11 - Прокладка F035812 ЗамечанияTK = 1.750 mm
11 - Прокладка F035813 ЗамечанияTK = 1.625 mm
11 - Прокладка F035814 ЗамечанияTK = 1.5 mm
11 - Прокладка F035815 ЗамечанияTK = 1.375 mm
12 - Передача F011084 Количество:1 ЗамечанияZ = 66
13 - Пружинное кольцо F011086 Количество:1
14 - Подшипник F011083 Количество:1
15 - Уплотнительное кольцо F011082 Количество:1
16 - Корпус F011079 Количество:1
17 - Винт F003542 Количество:4
18 - Конич. роликов. подшипник F003811 Количество:1
19 - Колесный болт F009360 Количество:12
20 - Сальник F004721 Количество:1
21 - Кольцо F035817 Количество:1
22 - Уплотнительное кольцо F004716 Количество:2
23 - Шпиндель F076991 Количество:1
24 - Болт F049368 Количество:15
25 - Заглушка F009439 Количество:1
26 - Комплект ступицы F073048 Количество:4 ЗамечанияWheel End, Complete

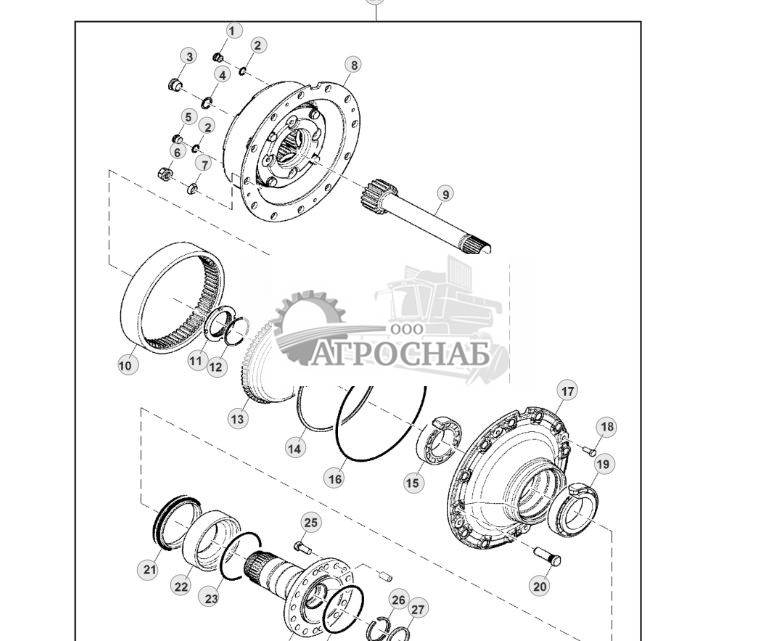

Wheel End, Rear Axle, LOK 212, LOK 236 - ST871491( Колеса, задний мост, 212 Лок, Лок 236 - ST871491 )
1 - Заглушка F009439 Количество:1
2 - Сальник F009463 Количество:2
3 - Заглушка F009387 Количество:1
4 - Комплект прокладок F045263 Количество:1
4 - Прокладка F009474 ЗамечанияTK = 2.5 mm
4 - Прокладка F009480 ЗамечанияTK = 1.0 mm
4 - Прокладка F056927 ЗамечанияTK = 0.5 mm
5 - Заглушка F009498 Количество:2
6 - Фланцевая гайка 14M7490 Количество:12 ЗамечанияM22
7 - Стопорная шайба F004736 Количество:12
8 - Планетарн. мех. в сборе F074606 Количество:1 ЗамечанияКомпоненты на отдельной стр.
9 - Вал сателлита F691177 Количество:1 ЗамечанияSun Gear, Z = 14
10 - Передача F011087 Количество:1 ЗамечанияZ = 66
11 - Гайка F072089 Количество:1
12 - Комплект прокладок F045264 Количество:1
12 - Прокладка F031545 ЗамечанияTK = 2.5 mm
12 - Прокладка F031546 ЗамечанияTK = 2.375 mm
12 - Прокладка F031547 ЗамечанияTK = 2.250 mm
12 - Прокладка F031548 ЗамечанияTK = 2.125 mm
12 - Прокладка F031549 ЗамечанияTK = 2.0 mm
12 - Прокладка F035811 ЗамечанияTK = 1.875 mm
12 - Прокладка F035812 ЗамечанияTK = 1.750 mm
12 - Прокладка F035813 ЗамечанияTK = 1.625 mm
12 - Прокладка F035814 ЗамечанияTK = 1.5 mm
12 - Прокладка F035815 ЗамечанияTK = 1.375 mm
13 - Передача F011084 Количество:1 ЗамечанияZ = 66
14 - Пружинное кольцо F011086 Количество:1
15 - Подшипник F011083 Количество:1
16 - Уплотнительное кольцо F011082 Количество:1
17 - Корпус F011079 Количество:1
18 - Винт с головкой 19M9648 Количество:4 ЗамечанияM12 X 30
19 - Конич. роликов. подшипник F003811 Количество:1
20 - Колесный болт F009360 Количество:12
21 - Сальник F004721 Количество:1
22 - Кольцо F035817 Количество:1
23 - Уплотнительное кольцо F004716 Количество:2
24 - Шпиндель F691178 Количество:1
25 - Болт F049368 Количество:16
26 - Сальник F691179 Количество:1
27 - Шайба F691180 Количество:1
28 - Ступица F691173 Количество:4 ЗамечанияLF, Wheel End

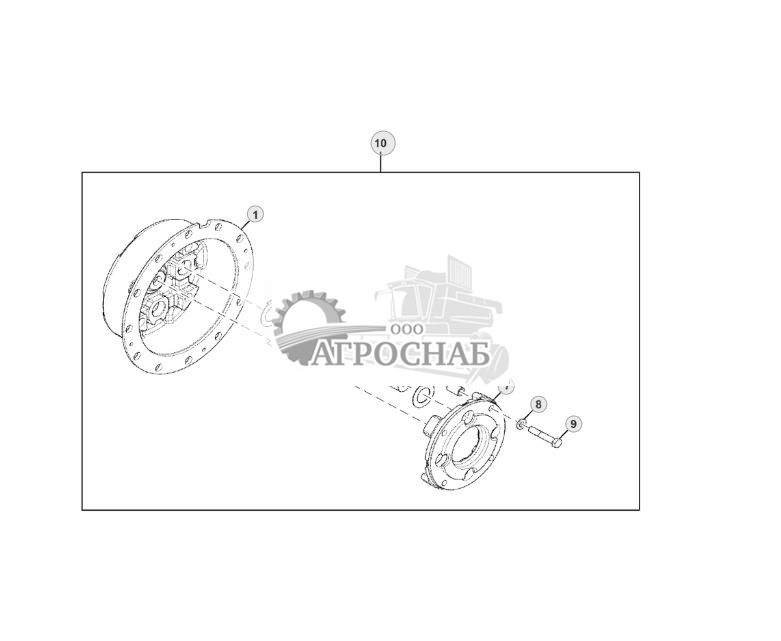

Planetary Assembly, LOK 212, LOK 236 - ST871482( Планетарная сборка, 212 Лок, Лок 236 - ST871482 )
1 - Корпус F051522 Количество:1
2 - Стопорная шайба F035806 Количество:8
3 - Передача F035807 Количество:4 ЗамечанияZ = 25
4 - Подшипник F075402 Количество:4
5 - Ось F035809 Количество:4
6 - Гильза F051524 Количество:4
7 - Корпус F051523 Количество:1
8 - Шайба F009375 Количество:4
9 - Самофиксирующийся винт F052965 Количество:4
10 - Планетарн. мех. в сборе F074606 Количество:1
Planetary Assembly, LOK 212, LOK 236 - ST871482( Планетарная сборка, 212 Лок, Лок 236 - ST871482 )
1 - Корпус F051522 Количество:1
2 - Стопорная шайба F035806 Количество:8
3 - Передача F035807 Количество:4 ЗамечанияZ = 25
4 - Подшипник F075402 Количество:4
5 - Ось F035809 Количество:4
6 - Гильза F051524 Количество:4
7 - Корпус F051523 Количество:1
8 - Шайба F009375 Количество:4
9 - Самофиксирующийся винт F052965 Количество:4
10 - Планетарн. мех. в сборе F074606 Количество:1

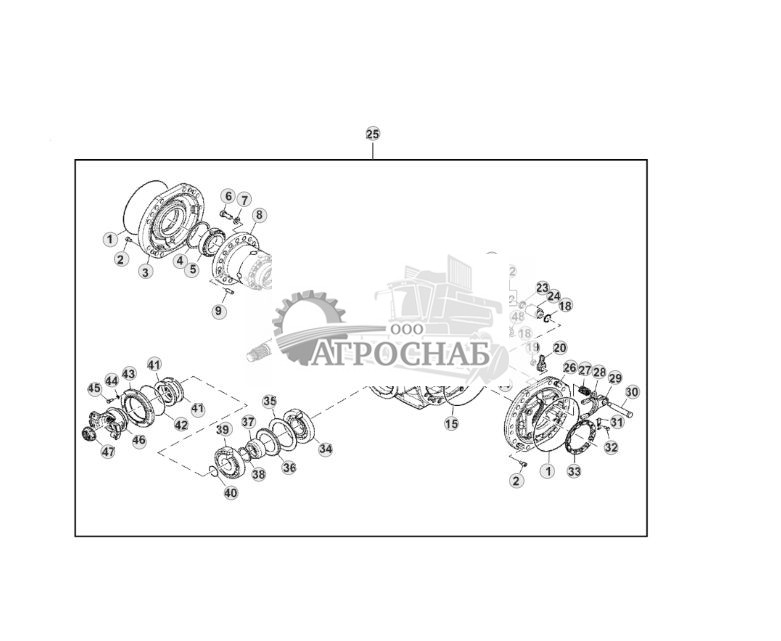

Differential, Axle, LOK 175 - ST389137( Дифференциал, цапфа, Лок 175 - ST389137 )
0 - Дифференциал F073039 Количество:1 ЗамечанияЗавершено
1 - Винт с головкой 19M3003 Количество:16 ЗамечанияM16 X 40
2 - Шайба F009375 Количество:16
3 - Корпус F064244 Количество:1
4 - Штифт F004738 Количество:2
5 - Ось F043648 Количество:1
6 - Поршень F050812 Количество:1
7 - Сальник F009469 Количество:1
8 - Цилиндр F058934 Количество:1
9 - Кольцевой уплотнитель 51M4247 Количество:1
10 - Комплект прокладок F045259 Количество:1 ЗамечанияS = 1.5 / 2.0 / 2.5 / 3.0 mm
11 - Гайка F023666 Количество:1
12 - Контровочное кольцо F064584 Количество:1
13 - Пружина F009394 Количество:1
14 - Пружинное кольцо F004977 Количество:1
15 - Вилы F009430 Количество:1
16 - Крепление со штифтом F064585 Количество:1
17 - Комплект прокладок F045260 Количество:2 ЗамечанияS = 1.5 / 1.7 / 2.0 / 2.2 mm
18 - Передача F049364 Количество:2
19 - Передача F049365 Количество:4
20 - Направляющая F044145 Количество:4
21 - Пружинное кольцо F004757 Количество:2
22 - Гильза F049366 Количество:1
23 - Комплект прокладок F064245 Количество:1 ЗамечанияS = 3.0 / 2.75 / 2.5 mm
24 - Конич. роликов. подшипник F026690 Количество:1
25 - Зубчат. венец и шестерня F673488 Количество:1 ЗамечанияZ = 31/11
26 - Винт F004638 Количество:1
27 - Стопорная шайба F004891 Количество:1
28 - Уплотнительное кольцо F025234 Количество:2
30 - Фланец F064247 Количество:1
31 - Уплотнительное кольцо F003308 Количество:2
34 - Кольцевой уплотнитель 51M4247 Количество:3
35 - Заглушка F009438 Количество:3
37 - Винт 19M9703 Количество:4 ЗамечанияM10 X 20
38 - Установочный штифт F035794 Количество:2
39 - Гайка F004814 Количество:1
40 - Конич. роликов. подшипник F004688 Количество:1
41 - Пружинное кольцо F004751 Количество:1
42 - Фланец F043649 Количество:1
43 - Распорная втулка F064248 Количество:1
44 - Комплект прокладок F045262 Количество:1 ЗамечанияS = 0.96 ? 1.44, gap 0.04 mm
45 - Конич. роликов. подшипник F064254 Количество:1
46 - Уплотнительное кольцо F011429 Количество:1
47 - Сальник F011427 Количество:2
48 - Конич. роликов. подшипник F689884 Количество:1
49 - Корпус F072091 Количество:1
50 - Ось F011442 Количество:1
51 - Гайка F021149 Количество:1
52 - Винт с головкой F004659 Количество:12
53 - Сальник F050813 Количество:1
55 - Крышка F064250 Количество:1
56 - Винт 19M9773 Количество:6 ЗамечанияM8 X 20
57 - Стопорная шайба F011430 Количество:6
58 - Уплотнительное кольцо F064252 Количество:1
59 - Крышка F064251 Количество:1
60 - Комплект прокладок F064253 Количество:1 ЗамечанияS = 1.0 ? 1.9, gap 0,1 mm
61 - Дифференциал F064255 Количество:1

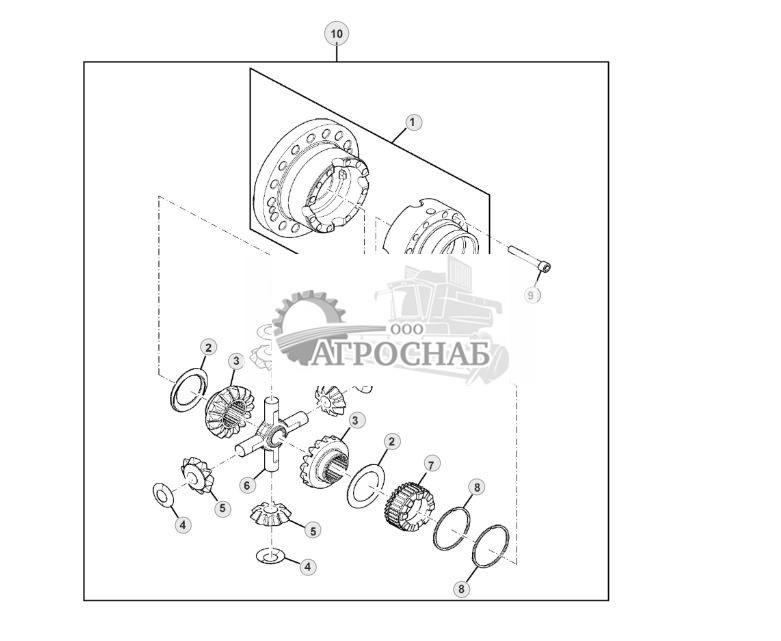

Differential Housing, Rear Axle, LOK 212, LOK 236 - ST871503( Корпус дифференциала, задний мост, 212 Лок, Лок 236 - ST871503 )
1 - Корпус F064244 Количество:1
2 - Комплект прокладок F045260 Количество:2
2 - Прокладка F004820 ЗамечанияTK = 1.5 mm
2 - Прокладка F004821 ЗамечанияTK = 1.7 mm
2 - Прокладка F004822 ЗамечанияTK = 2.0 mm
2 - Прокладка F038396 ЗамечанияTK = 2.2 mm
3 - Передача F049364 Количество:2 ЗамечанияDifferential Gear
4 - Упорная шайба F044145 Количество:4
5 - Передача F049365 Количество:4 ЗамечанияCompensating Gear
6 - Ось F043648 Количество:1 ЗамечанияCross Bolt
7 - Гильза F049366 Количество:1 ЗамечанияCoupling Sleeve
8 - Пружинное кольцо F004757 Количество:2
9 - Винт с головкой F004659 Количество:12
10 - Корпус F064255 Количество:1 ЗамечанияКартер дифференциала

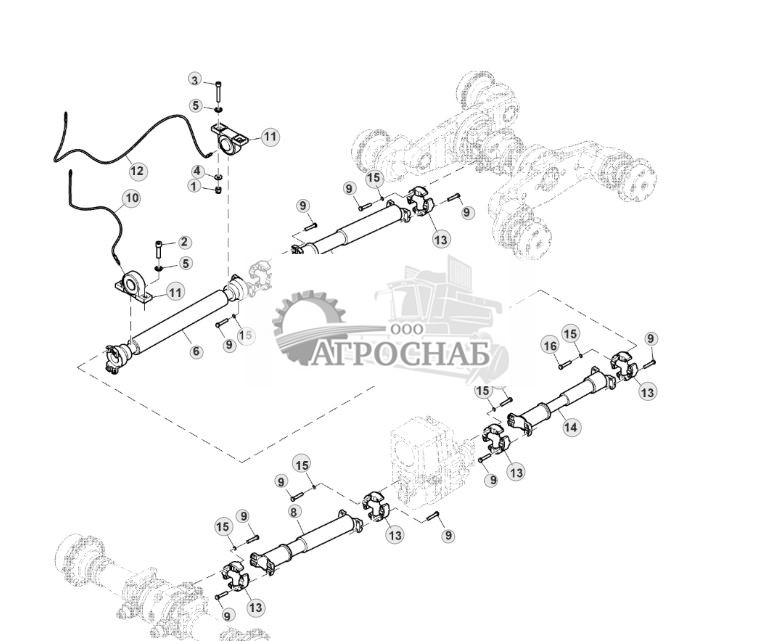

Ведущие валы - ST776657
1 - Стопорная гайка 14M7609 Количество:2 ЗамечанияM16
2 - Винт 19M8656 Количество:2 ЗамечанияM16 X 60
3 - Винт 19M9526 Количество:2 ЗамечанияM16 X 160
4 - Шайба 24M7479 Количество:2 Замечания17 X 40 X 6 mm
5 - Стопорная шайба F005012 Количество:4
6 - Универсальный ведущий вал F070651 Количество:1 ЗамечанияWhen Long Rear Frame, INCLUDES F017001; COMPONENTS ON SEPARATE PAGE
6 - Универсальный ведущий вал F070650 Количество:1 ЗамечанияWhen Short Rear Frame, INCLUDES F017001; COMPONENTS ON SEPARATE PAGE
6 - Универсальный ведущий вал F675848 Количество:1 ЗамечанияWhen Extra Short Wheelbase, INCLUDES F017001
7 - Универсальный ведущий вал F070649 Количество:1 ЗамечанияINCLUDES F004308; COMPONENTS ON SEPARATE PAGE
8 - Универсальный ведущий вал F075356 Количество:1 ЗамечанияКомпоненты на отдельной стр.
9 - Винт с головкой F073026 Количество:32
10 - Компонент смаз. системы F073344 Количество:1 ЗамечанияLGTH = 2500 mm, When Long Rear Frame
10 - Компонент смаз. системы F073343 Количество:1 ЗамечанияLGTH = 2100 mm, When Short Rear Frame
10 - Компонент смаз. системы F073342 Количество:1 ЗамечанияLGTH = 1700 mm, When Extra Short Wheelbase
11 - Подшипник F017001 Количество:2
12 - Компонент смаз. системы F073341 Количество:1 ЗамечанияLGTH = 1100 mm
13 - Узел крестов. и подшипн. AT199702 Количество:6 ЗамечанияSUB FOR F004308
14 - Универсальный ведущий вал F054577 Количество:1 ЗамечанияКомпоненты на отдельной стр.
15 - Стопорная шайба F002805 Количество:24
16 - Винт с головкой F074120 Количество:8

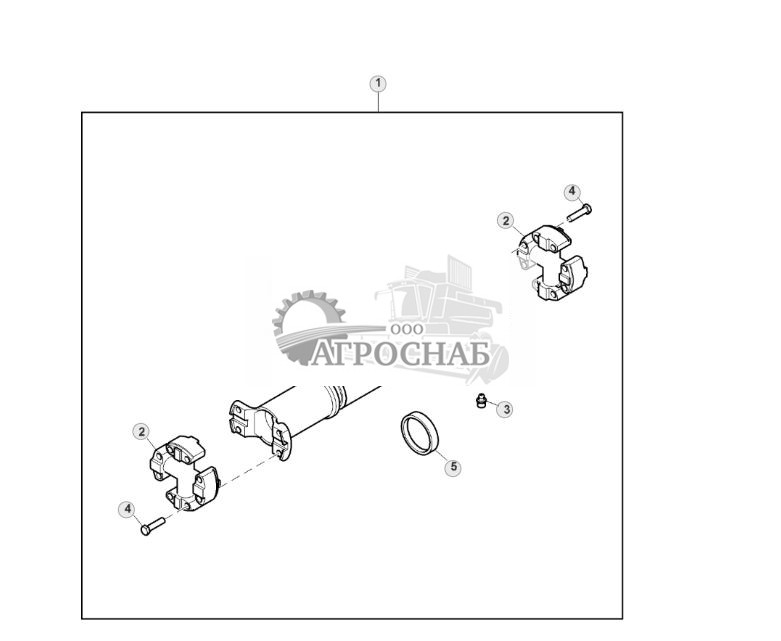

Drive Shaft, Front - ST767634( Вал приводной, передний ST767634 )
1 - Универсальный ведущий вал F075356 Количество:1
2 - Узел крестов. и подшипн. AT199702 Количество:2 ЗамечанияINCLUDES AT280339
3 - Смазочная арматура AT280339 Количество:1
4 - Винт с головкой F073026 Количество:8
5 - Сальник F672523 Количество:1

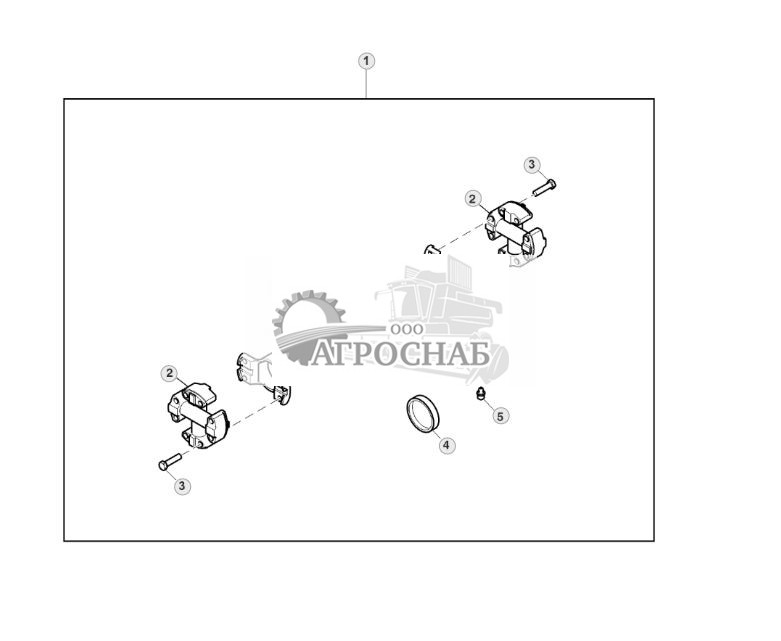

Drive Shaft, Middle - ST717441( Вал привода среднего ST717441 )
1 - Универсальный ведущий вал F054577 Количество:1
2 - Узел крестов. и подшипн. AT199702 Количество:2 ЗамечанияINCLUDES AT280339
3 - Винт с головкой F073026 Количество:8
4 - Сальник F672523 Количество:2
5 - Смазочная арматура AT280339 Количество:1
Drive Shaft, Rear - ST775991( Вал привода, задняя - ST775991 )
1 - Универсальный ведущий вал F070649 Количество:1
2 - Узел крестов. и подшипн. AT199702 Количество:2 ЗамечанияINCLUDES AT280339
3 - Винт с головкой F073026 Количество:8
4 - Сальник F672523 Количество:1
5 - Смазочная арматура AT280339 Количество:1

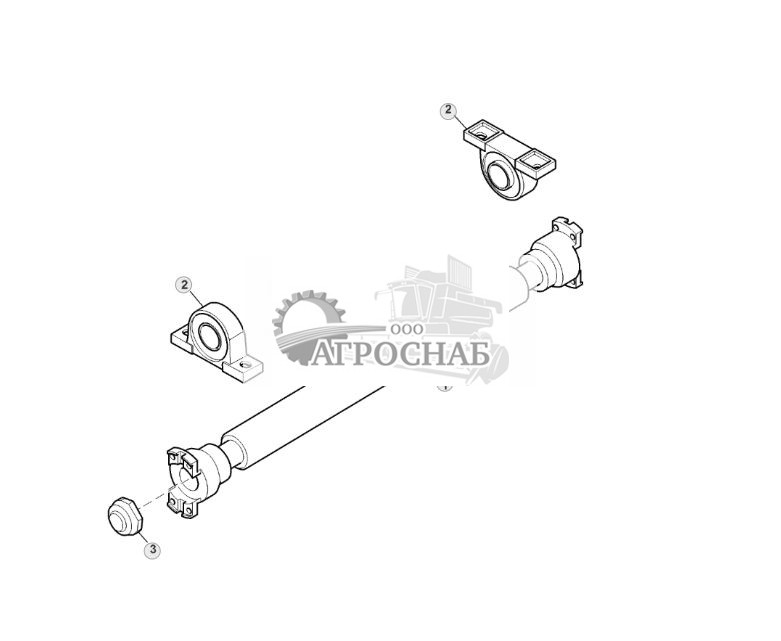

Drive Shaft, Short Frame - ST776014( Вал привода, короткий кадр - ST776014 )
1 - Универсальный ведущий вал F070650 Количество:1 ЗамечанияINCLUDES (2) F017001 AND (2) F673138
2 - Подшипник F017001 Количество:2
3 - Стопорная гайка F673138 Количество:2
Drive Shaft, Long Frame - ST776016( Вал привода, длинная рама - ST776016 )
1 - Универсальный ведущий вал F070651 Количество:1 ЗамечанияINCLUDES (2) F017001 AND (2) F673138
2 - Подшипник F017001 Количество:2
3 - Стопорная гайка F673138 Количество:2
Крепление моста - ST768292
1 - Гайка 14M7607 Количество:4 ЗамечанияM27
2 - Винт F044900 Количество:8
3 - Стопорная шайба F046573 Количество:16
4 - Винт F055787 Количество:4
5 - Ось F688957 Количество:1 ЗамечанияFront LOK 160/3; SUB FOR F688798 OR F070443
6 - Ось F075451 Количество:1 Serial No.______-003152 ЗамечанияFront LOK 175/2
6 - Ось F688983 Количество:1 Serial No.003153-______ ЗамечанияFront LOK 175/3; SUB FOR F685141
6 - Ось F075452 Количество:1 Serial No.______-003152 ЗамечанияRear LOK 176/1
6 - Ось F691909 Количество:1 Serial No.003153-______ ЗамечанияRear LOK 176/3; SUB FOR F685142
7 - Износостойкая накладка F653059 Количество:4
8 - Винт 19M9715 Количество:16 ЗамечанияM12 X 40
9 - Винт F055302 Количество:8
10 - Износостойкая накладка F069244 Количество:2

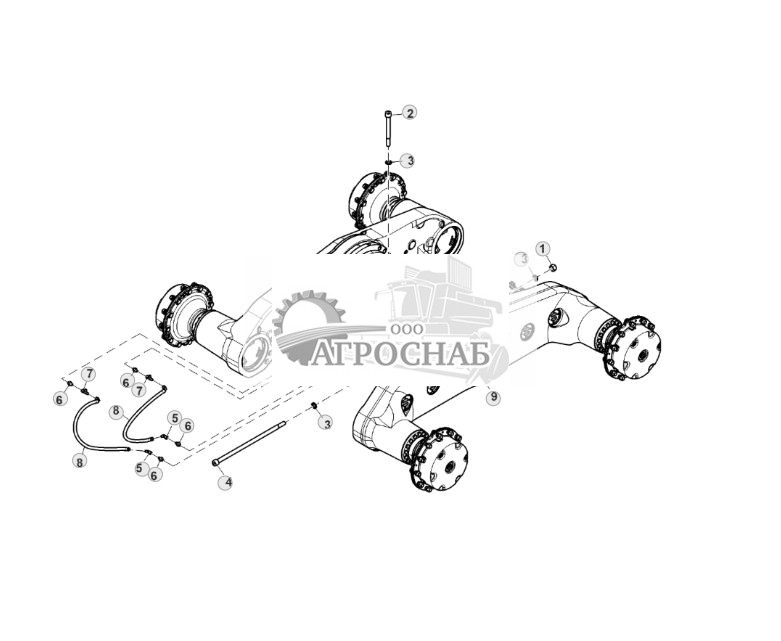

Axle Mounting, Rear, LOK 212 - ST871814( Монтажный мост, сзади, Лок 212 - ST871814 )
1 - Гайка 14M7607 Количество:2 ЗамечанияM27
2 - Винт F044900 Количество:4
3 - Стопорная шайба F046573 Количество:8
4 - Винт F055787 Количество:2
5 - Коленчатый патрубок F022417 Количество:2
6 - Фитинг F022423 Количество:5
7 - Тройник F023535 Количество:2
8 - Гидрошланг F047947 Количество:2 ЗамечанияSUB FOR F072627
9 - Ось F689977 Количество:1 ЗамечанияLFКомпоненты указаны на отдельной странице

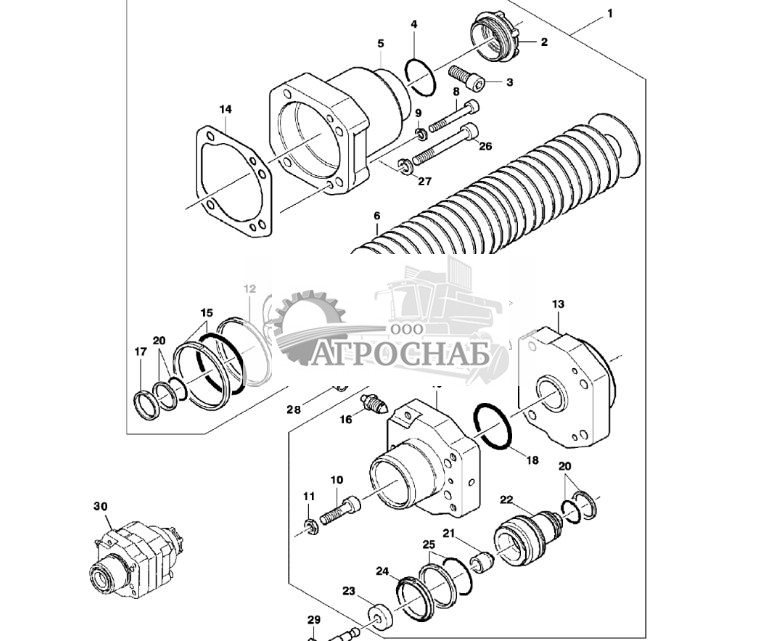

Brake Cylinder, Axle - ST342287( Тормозной цилиндр, цапфа - ST342287 )
1 - Цилиндр F675048 Количество:1 ЗамечанияNLA; ORDER F701157; SUB FOR F071961
1 - Комплект уплотнений F069388 Количество:1 ЗамечанияNot Illustrated, NLA; ORDER F701153
2 - Заглушка F067371 Количество:1
3 - Болт AT108676 Количество:1
4 - Уплотнительное кольцо F067370 Количество:1 ЗамечанияNLA; ORDER F701153
5 - Корпус F069046 Количество:1 ЗамечанияNLA; ORDER F701157
6 - Тарельчатая пружина F045309 Количество:26
7 - Поршень F072094 Количество:1 ЗамечанияNLA; ORDER F701155
8 - Винт с головкой F025778 Количество:2
9 - Пружинная шайба F003702 Количество:2
10 - Винт 19M9707 Количество:1 ЗамечанияM10 X 40
11 - Гайка F045311 Количество:1
12 - Направл. штока гидроцил. F045312 Количество:1
13 - Корпус F072097 Количество:1
14 - Прокладка F045314 Количество:1 ЗамечанияNLA; ORDER F701153
15 - Кольцо F072098 Количество:1 ЗамечанияNLA; ORDER F701153 OR F701155
16 - Выпускной клапан F029289 Количество:2
17 - Направл. штока гидроцил. F045316 Количество:1
18 - Уплотнительное кольцо F045317 Количество:1
19 - Корпус F072099 Количество:1 ЗамечанияNLA; ORDER F701157 ; Loctite® 518
20 - Сальник F072100 Количество:2 ЗамечанияNLA; ORDER F701153 OR F701155; SUB FOR F064595
21 - Штифт F045320 Количество:1
22 - Поршень F072101 Количество:1 ЗамечанияNLA; ORDER F701155
23 - Кольцо F045323 Количество:1
24 - Кольцо F045324 Количество:1 ЗамечанияNLA; ORDER F701153
25 - Кольцо F072102 Количество:1 ЗамечанияNLA; ORDER F701153; SUB FOR F064597
26 - Винт с головкой F045326 Количество:4
27 - Стопорная шайба F053018 Количество:4
28 - Крышка F040572 Количество:2
29 - Инструмент F045021 Количество:1
30 - Тормоз F701157 Количество:1 ЗамечанияКомпоненты на отдельной стр.
31 - Комплект уплотнений F701153 Количество:1
32 - Комплект поршней F701155 Количество:1 ЗамечанияFor Long Brake Cylinders 26 Springs
Brake Cylinder, Axle - ST741344( Тормозной цилиндр, цапфа - ST741344 )
1 - Комплект тормоза F675594 Количество:1
2 - Комплект тормоза F675595 Количество:1
3 - Комплект тормоза F675597 Количество:1
4 - Выпускной клапан F029289 Количество:2
5 - Сапун F009489 Количество:1
6 - Цилиндр F675047 Количество:1

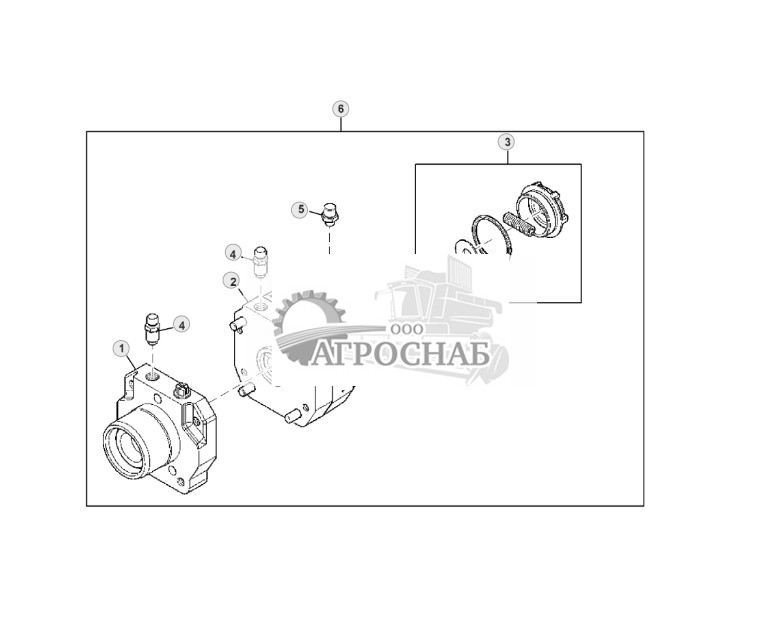

Spring Brake Cylinder, Axle - ST798435( Пружина тормозной цилиндр, цапфа - ST798435 )
1 - Комплект тормоза F675594 Количество:1 ЗамечанияNLA; ORDER F701159
1 - Комплект тормоза F701159 Количество:1
2 - Комплект тормоза F675596 Количество:1 ЗамечанияNLA; ORDER F701161
2 - Комплект тормоза F701161 Количество:1
3 - Комплект тормоза F675597 Количество:1
4 - Выпускной клапан F029289 Количество:2
5 - Сапун F009489 Количество:1
6 - Цилиндр F675048 Количество:1 ЗамечанияNLA; ORDER F701157
6 - Цилиндр F701157 Количество:1
